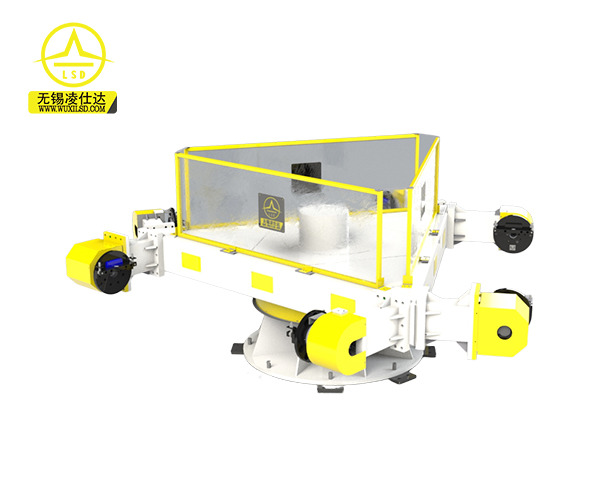

額定負載： | 單邊500KG | 單邊1000KG | |
軸數(shù)： | 三軸水平雙工位 | ||
大回轉軸 | 大回轉額定功率及扭矩： | 4.3KW/22n.m | |
大回轉減速機型號： | 320C中空(中空RV)/框3000則400C | ||
大回轉總減速比： | 249:1或253:1 | ||
大回轉額定轉速： | 48°/sec | ||
大回轉 轉速： | 72°/sec | ||
大回轉 轉矩： | 4600N.M | ||
大回轉180°用時： | 4.5sec | ||
大回轉重復定位精度： | ±0.02mm(R500處測量)±180° | ||
大回轉電機安裝法蘭： | 180法蘭/軸35mm | ||
小翻轉軸 | 翻轉軸額定功率及扭矩： | 2KW/9.5n.m | 3KW/14.5n.m |
翻轉軸減速機型號： | 40E(框3000則80E) | 110E(框3000則160E) | |
翻轉軸總減速比： | 153:1 | 175.28:1 | |
翻轉軸額定轉速： | 78°/sec | 68°/sec | |
翻轉軸 轉速： | 117°/sec | 102°/sec | |
翻轉軸 轉矩： | 1150N.M | 2000N.M | |
翻轉軸180°用時： | 2.5sec | 3sec | |
翻轉軸重復定位精度： | ±0.02mm(R500處測量)土360°偏心距≤150mm | ||
翻轉軸電機安裝法蘭： | 130法蘭/軸22m | 130法蘭/軸22mm或180法蘭/軸35mm | |
其他 | 導電形式： | 標配70mm2耐柔耐高溫錫鍍線直連(350A時)/選配500A為140mm2 | |
中空出線： | 中空可出線(高精度直驅) | ||
標準顏色： | (磷化/打沙/噴盟)標配：主體白RAL9003/框架黃RAL1018/飯全黃RAL1018 | ||
備注：電機以接近扭矩作為選型，特殊電機接口可做轉接。500A焊機時請告知增加導線。(飯金顏色免費定制，其余件定制色價格貨期另議)。標準尺寸外的可定制?？蚣荛L3000時水平改為400C且框架軸500kg改為80E/1000kg改為160E。標配一線優(yōu)質RV減速機(指定品牌價格另議)。 | |||
